L'optimisation de la conception pour la fabrication (DfM) des composants en acier inoxydable nécessite une approche stratégique pour atténuer la faible conductivité thermique et la ductilité élevée du matériau, qui le prédisposent à l'écrouissage. Contrairement à l'aluminium à usinage libre, les nuances telles que 304 et 316 exigent des géométries de pièces robustes pour résister à des forces de coupe significatives ; les concepteurs doivent privilégier des rayons d'angle internes plus importants pour s'adapter à un outillage rigide et éviter les poches étroites et profondes qui limitent l'accès au liquide de refroidissement. En outre, le respect de seuils d'épaisseur de paroi conservateurs - généralement supérieurs à 1,5 mm - est essentiel pour éviter le broutage et la déflexion, garantissant ainsi le respect des tolérances dimensionnelles sans induire d'usure excessive de l'outil ou de distorsion thermique.
Optimisation de la conception des filetages pour les composants en acier inoxydable
L'optimisation de la conception des filetages pour les composants en acier inoxydable est essentielle pour prévenir les modes de défaillance courants tels que le grippage (usure par adhérence) et l'écrouissage au cours de la fabrication. Les qualités austénitiques telles que 304 et 316 présentant une ductilité élevée, elles sont sujettes au grippage lors de l'assemblage ; les ingénieurs doivent donc privilégier les pas de filets grossiers et les classes de tolérance spécifiques (par exemple, 2A/2B) qui permettent un dégagement suffisant pour la lubrification antigrippale. Une conception efficace nécessite également l'intégration de reliefs en contre-dépouille pour réduire les concentrations de contraintes et une évaluation minutieuse de la composition de l'alliage - en mettant en balance la résistance supérieure à la corrosion des nuances de nickel-chrome et l'amélioration de l'usinabilité des alternatives martensitiques ou ferritiques. En fin de compte, la production de filets durables dans ces matériaux résistants nécessite des configurations d'outillage rigides et une application agressive de liquide de refroidissement pour contrecarrer la tendance du métal à se déformer plastiquement plutôt qu'à se cisailler proprement.
Lignes directrices pour la sélection des matériaux pour les composants filetés
La sélection de la qualité de matériau appropriée pour les composants filetés nécessite de trouver un équilibre entre l'usinabilité et les exigences spécifiques en matière d'environnement et de performances mécaniques. Alors que les aciers inoxydables austénitiques comme le 304 offrent une résistance adéquate à la corrosion et un usinage plus facile pour l'assemblage général, la composition enrichie en molybdène de la nuance 316 est nécessaire pour les applications de filetage dans des environnements riches en chlorures ou marins, afin de prévenir les piqûres et les fissures dues à la corrosion sous contrainte. Inversement, les aciers au carbone sont classés en fonction de leur teneur en carbone pour correspondre aux charges structurelles : les variantes à faible teneur en carbone privilégient la soudabilité pour la construction générale, les nuances à teneur moyenne en carbone sont traitées thermiquement pour les éléments de machine résistants à l'usure tels que les engrenages et les essieux, et les aciers à outils à forte teneur en carbone sont utilisés pour les arêtes de coupe nécessitant une dureté et une résistance à l'abrasion maximales. Enfin, le processus de filetage lui-même, qu'il s'agisse de coupe ou de laminage, doit être adapté à la ductilité et à la tendance à l'écrouissage du matériau afin de garantir la résistance à la fatigue et la fidélité dimensionnelle.
Comparaison entre l'acier inoxydable 304 et 316
Lorsqu'il s'agit de choisir une qualité d'acier inoxydable, l'acier inoxydable 304 et l'acier inoxydable 316 sont les deux principales options, chacune ayant des propriétés uniques convenant à des applications différentes. Tous deux sont essentiellement des aciers inoxydables austénitiques. Cela signifie qu'ils sont amagnétiques et offrent une excellente résistance à la corrosion, bien que de légères différences dans leur composition chimique puissent conduire à des caractéristiques de performance distinctes.
Tableau de comparaison
| Propriété | Acier inoxydable 304 | Acier inoxydable 316 |
|---|---|---|
| Teneur en chrome | 18-20% | 16-18% |
| Teneur en nickel | 8-10.5% | 10-14% |
| Teneur en molybdène | Aucun | 2-3% |
| Résistance à la corrosion | Bon | Élevée (surtout contre les chlorures) |
| Résistance à la traction | 505-600 MPa | 515-620 MPa |
| Coût | Plus bas | Plus élevé |
Sélection stratégique d'outils et d'inserts de filetage
Le choix de l'instrumentation de filetage optimale nécessite une évaluation systématique de l'usinabilité de la pièce, de la topologie du trou et du volume de production afin de garantir la fidélité dimensionnelle et la stabilité du processus. Alors que l'acier rapide (HSS) reste la norme industrielle pour la ductilité générale, l'usinage de superalliages abrasifs ou à haute résistance exige souvent des substrats enrichis en cobalt ou des outils en carbure monobloc traités avec des revêtements réduisant le frottement comme le carbonitrure de titane (TiCN) afin d'atténuer la dégradation thermique. La stratégie d'évacuation des copeaux est également cruciale ; les ingénieurs doivent spécifier des tarauds à pointe en spirale pour les trous traversants afin d'éjecter les copeaux axialement vers l'avant, tandis que des géométries à goujures en spirale sont nécessaires pour les trous borgnes afin d'extraire les copeaux vers l'arrière et d'éviter le tassement. Au-delà des outils de coupe, l'intégration de plaquettes hélicoïdales est une pratique standard de conception pour la fabrication (DfM) pour renforcer les filetages dans les matériaux à faible résistance au cisaillement tels que l'aluminium ou les plastiques, ce qui améliore considérablement la résistance à la fatigue et permet des cycles d'assemblage répétés sans dégradation des filetages.
Ajoutez votre texte d'en-tête ici
Une gestion thermique efficace est primordiale dans les opérations de filetage, où la combinaison d'un frottement élevé et d'une déformation plastique rapide prédispose les matériaux - en particulier les alliages d'écrouissage - à l'écrouissage. Si la chaleur n'est pas évacuée efficacement de la zone de cisaillement, des pics de température localisés peuvent accélérer les changements microstructuraux qui augmentent considérablement la dureté de la pièce, entraînant une défaillance prématurée de l'outil, une dégradation de l'état de surface et une non-conformité dimensionnelle. Pour atténuer ces risques, les ingénieurs doivent mettre en œuvre des stratégies de refroidissement agressives, en privilégiant les systèmes de refroidissement à haute pression (HPC) avec des buses ciblées précisément sur l'interface de coupe pour pénétrer la barrière de vapeur et fournir la lubrification nécessaire. En outre, la minimisation de la durée de vie de l'outil grâce à des vitesses d'avance optimisées et l'utilisation de géométries de coupe tranchantes et revêtues sont des pratiques essentielles pour prévenir l'apparition de l'écrouissage et garantir une qualité de filetage constante.
L'obtention d'un filetage de haute précision nécessite une stratégie de contrôle holistique qui intègre la géométrie de la fraise, la cinématique de la machine et la gestion thermique. Les opérateurs doivent sélectionner des outils spécifiques à l'application avec des angles de coupe optimisés pour maintenir la fidélité du profil, en surveillant strictement l'usure des arêtes de coupe qui pourrait introduire des erreurs de pas ou des irrégularités de surface. Au-delà de l'outillage, la précision dimensionnelle repose sur un maintien rigide du travail et un étalonnage précis de la broche afin d'éliminer le faux-rond et le broutage pendant le cycle de coupe. En outre, la synchronisation des avances et des vitesses calculées avec une lubrification ciblée est essentielle pour dissiper la chaleur de cisaillement, ce qui permet d'éviter les déformations thermiques et de garantir le respect de classes de tolérance strictes.

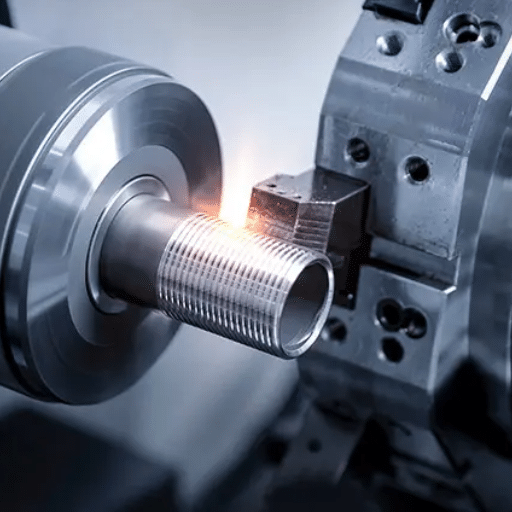

La fiabilité du processus de filetage CNC dépend du contrôle précis des paramètres de coupe, de la lubrification et de l'alignement de la machine. S'écarter des vitesses de surface ou d'avance optimales génère une chaleur de cisaillement excessive, entraînant une dégradation rapide de l'outil et des variations dimensionnelles. Cette instabilité est aggravée par une application inadéquate du liquide de refroidissement, qui augmente la friction et le risque de grippage, en particulier dans les matériaux ductiles. En outre, il est essentiel de maintenir une stricte concentricité entre la fraise et la pièce à usiner ; même un désalignement axial mineur ou un faux-rond de fixation entraîne inévitablement des profils de filetage défectueux et des composants mis au rebut, ce qui souligne la nécessité d'une vérification rigoureuse des réglages.
Références
- Fils et considérations de conception
Ce document traite de la longueur d'engagement du filetage et d'autres considérations de conception pour les composants filetés.
Plus d'informations ici - Document d'information sur les fixations
Fournit des informations sur la hauteur et l'engagement des filets, en particulier pour des matériaux tels que l'acier.
Plus d'informations ici - Production de petits trous et filets
Explore des méthodes telles que le découpage, le formage à froid et le fraisage pour produire des filets internes.
