Belangrijkste opmerkingen
De standaard buigtoleranties van de afkantpers zijn ±0,010″ tot ±0,015″, terwijl de positienauwkeurigheid van het lasersnijden van het vlakke patroon ±0,005″ is.
De straal van de binnenbocht moet minstens 1x de materiaaldikte (1T) zijn om microscheuren in de buitenbocht te voorkomen in materialen zoals 5052-H32 aluminium en 304 roestvrij staal.
Door de initiële progressieve matrijzen te vervangen door CNC-lasersnijden en eenvoudig buigen met lucht, worden de initiële installatiekosten voor prototypes tot 80% verlaagd voor verificatieruns van kleine aantallen.
Het juiste proces voor het vormen van plaatwerk selecteren

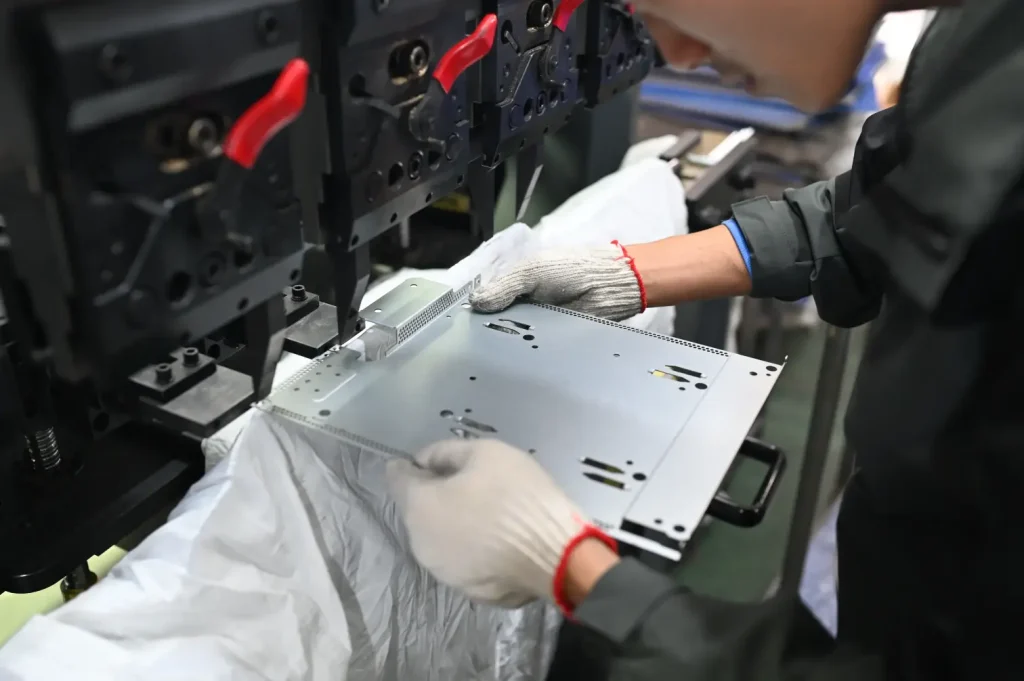

Lasersnijden in combinatie met CNC kantpersen is de snelste en meest kosteneffectieve methode om plaatwerk op maat te maken voor rapid prototyping. Deze benadering maakt harde gereedschappen overbodig, zodat ingenieurs vlakke patronen rechtstreeks vanuit CAD kunnen programmeren en binnen enkele uren geometrieën kunnen vormen.
Proceskeuze dicteert de procesmogelijkheden. Een standaard Amerikaans loonbedrijf dat $120-$180/uur rekent, zal standaard de apparatuur gebruiken die ze open hebben staan, niet noodzakelijkerwijs de apparatuur die jouw tolerantie vereist. Luchtbuigen op een CNC afkantpers is standaard, maar de uiteindelijke hoek is sterk afhankelijk van materiaaldiktevariatie. Onderbuigen dwingt het materiaal in de matrijs, wat nauwere hoektoleranties oplevert, maar aanzienlijk meer tonnage en gereedschap vereist.
Dit is waar de meeste RFQ's mislukken. Je zult zien dat een ingenieur een tolerantie van ±0,005″ voor de ware positie opgeeft voor een gatenpatroon dat zich uitstrekt over drie gebogen flenzen. Je kunt dat precisieniveau niet handhaven over meerdere luchtbochten zonder nabewerking. Als de ware positie moet worden gehandhaafd in bochten volgens de ASME Y14.5-2018 normen, moet het proces verschuiven van puur vormen naar CNC-frezen na het buigen.
Als uw tijdlijn krap is, maak dan gebruik van wereldwijde technische verschuivingen. Een ontwerpteam in de VS kan een complex beugelontwerp indienen om 17.00 uur EST. De ingenieurs van DakingsRapid gebruiken het tijdzonevoordeel van Shenzhen om het vlakke patroon 's nachts te bekijken en de volgende ochtend om 8 uur een geoffreerd en DFM-geverifieerd model terug te sturen.
Kernmaterialen van plaatmateriaal en terugveringsgedrag
De vloeigrens bepaalt je terugvering. Zo eenvoudig is het.
Wanneer je een stuk aluminium buigt, wordt de binnenstraal samengedrukt en de buitenstraal uitgerekt. Wanneer je de buigkracht loslaat, probeert het materiaal terug te keren naar zijn oorspronkelijke vlakke staat. Als je een prototype plaatstaal ontwerpt zonder de K-factor te berekenen voor je specifieke materiaalsoort, dan is dimensionale mislukking gegarandeerd.
Je kunt een materiaal niet bevelen om de korrelstructuur te negeren. Een hard materiaal zoals 6061-T651 aluminium is berucht voor microscheuren als het parallel aan de korrel wordt gebogen. Ingenieurs specificeren deze kwaliteit vaak vanwege de hoge rekgrens en vragen zich dan af waarom de buitenste radius van een 90-graden bocht breekt. Uitgloeien van de buigzone of overgaan op een meer vervormbare 5052-H32 soort is standaardpraktijk op de werkvloer.
ASTM B209 5052-H32: Uitstekende vervormbaarheid, lage vloeigrens. Ideaal voor krappe radii.
ASTM B209 6061-T651: Hoge sterkte, gevoelig voor scheuren. Vereist een binnenbochtradius van minstens 3T tot 6T.
304/316 roestvrij staal: Hoge mate van rekverharding. Vraagt een enorm tonnage en vereist overbuigen om ernstige terugvering te compenseren.
De traceerbaarheid van materiaal begint al voor de eerste snede. Staan op Mill Test Reports (MTR's) om de exacte chemische samenstelling en mechanische grenzen van de batch te verifiëren. Tijdens de First Article Inspection (FAI) gebruikt DakingsRapid CMM-meetsystemen om te controleren of de gevormde hoeken en de uiteindelijke terugvering binnen de vereiste ±0,5° hoektolerantie vallen.
Standaard K-factoren en minimale buigradii per materiaalsoort
Voeg hier je koptekst toe
Plaatmetaal ontwerprichtlijnen voor maakbaarheid (DFM)
Die tolerantie ziet er op de tekening onschuldig uit.
Dan besef je dat het gat met een diameter van 0,125″ precies 0,100″ van de buiglijn zit. Wanneer de pons van de afkantpers aangrijpt, trekt het metaal en rekt het uit in de holte van de matrijs. Dat perfect ronde gat rekt uit tot een ovaal. De bevestiger kan er niet door en het onderdeel wordt schroot.
De minimale afstand tussen het gat en de bocht moet altijd groter zijn dan 2,5 keer de materiaaldikte plus de buigradius. Als een vorm dichter bij de bocht moet komen, moet de werkvloer het gat na het vormen ponsen of een reliëfsleuf lasersnijden tussen het gat en de buiglijn om de spanning te isoleren.
Houd rekening met de implicaties van de randconditie. Standaard lasergesneden randen hebben een plaatselijke warmte-beïnvloede zone (HAZ) en streeptekens. Als een cosmetisch of afdichtingsoppervlak een Ra 0,8 oppervlakteafwerking vereist, moet de lasergesneden rand overgedimensioneerd worden en CNC gefreesd tot de uiteindelijke afmeting.
In ontwerpen ontbreken vaak de juiste buigreliëfs waar een flens eindigt in een langere rechte rand. Tijdens de bocht ontstaat er scheurvorming aan de basis van de flens. DakingsRapid geeft routinematig DFM-feedback om cirkelvormige buigreliëfs toe te voegen ter grootte van ten minste de materiaaldikte om scheuren te voorkomen en ervoor te zorgen dat het procesvermogen een Cpk > 1,33 handhaaft tijdens een productierun.
Snel gereedmaken voor plaatmetaalgeometrieën
Rapid tooling voor plaatmetaal gebruikt tijdelijk bewerkt aluminium of 3D-geprinte polymeermatrijzen om complexe prototypes te vormen zonder de kapitaaluitgaven van progressieve matrijzen van gehard staal.
Ingenieurs maken vaak offertes voor diepgetrokken prototypes die gebruikmaken van standaardgeometrie voor luchtbuigen.
Deze fysieke onmogelijkheid stopt de productie op dag één. Je kunt een samengestelde kromming niet met lucht buigen. Voor het vormen van plaatselijke flenzen, ribben of kuiltjes in legeringen zoals 6061-T651 is aangepast gereedschap nodig om de materiaalstroom te regelen en scheuren door afschuiving te voorkomen. Binnenlandse werkplaatsen in de VS rekenen meestal $120-$180/uur, waardoor het bewerken van tijdelijke P20 of aluminium matrijzen voor een prototype van 10 stuks economisch niet haalbaar is.
In plaats van weken te wachten op productiegereedschap, overbrugt soft tooling de kloof. DakingsRapid freest routinematig tijdelijke V-dies en op maat gemaakte ponsen uit 7075 aluminium om complexe geometrieën te vormen en de structurele haalbaarheid binnen enkele dagen te valideren.
Zacht gereedschap is bestand tegen 50 tot 500 slagen, afhankelijk van de plaatdikte.
Urethaan bodemstempels voorkomen beschadiging van het oppervlak, wat essentieel is voor cosmetische panelen.
Het herhalen van het gereedschapontwerp duurt uren in plaats van weken, waardoor geometrie snel kan worden aangepast.
Kwaliteitsinspectie en dimensionale validatie
Dit is waar fantoomtoleranties projectbudgetten vernietigen.
Een ontwerper plaatst een 0,02 mm tolerantie op een gatenpatroon dat over twee parallelle gebogen flenzen loopt. Die tolerantie ziet er op de tekening onschuldig uit.
In werkelijkheid houdt plaatmateriaal restspanning vast. Eenmaal uit de afkantpers buigt het materiaal door. Het inspecteren van die 0,02 mm ware positie in vrije toestand zal elke keer resulteren in een mislukt onderdeel. Volgens de ASME Y14.5-2018 normen moeten niet-stijve onderdelen vóór inspectie worden voorzien van specifieke aantekeningen op de tekening. Anders zal de CMM onderdelen afkeuren die perfect uitgelijnd zijn wanneer ze met bouten op het chassis zijn bevestigd.
Precisie vereist absolute verificatie bij elke stap van de bewerking. We brengen de vlakke patroonprofielen in kaart met optische vergelijkers om te controleren of de lasersnijder zich op ±0,005 mm houdt voordat er ook maar één bocht wordt gemaakt. Voor kritische elementen na de buiging, zoals een CNC-bewerkt afdichtingsvlak dat een Ra 0,8 oppervlaktefinish vereist, verschuift de inspectie naar tactiele metingen. DakingsRapid valideert deze complexe gevouwen geometrieën door geautomatiseerde CMM-inspectieroutines uit te voeren, zodat de opstelling een Cpk > 1.33 handhaaft tijdens de serieproductie.
Standaardinspectiemethoden voor prototypes van plaatmetaal
Prototype-overgangen en logistiek beheren
Inkoopafdelingen gaan er vaak vanuit dat een succesvol prototype automatisch een foutloze productie van 10.000 stuks garandeert.
De fysica verandert op schaal. Een beugel die handmatig tegen de achteraanslag van een CNC-afkantpers wordt geplaatst, gedraagt zich heel anders dan een continue rol die door een 200 ton progressieve stanspers wordt gevoerd. Prototyping bewijst het concept; de overgang bewijst de procesmogelijkheden.
Traceerbaarheid is ononderhandelbaar bij de overgang van platen in kleine volumes naar rollen in grote volumes. Je moet Mill Test Reports (MTR's) eisen om te controleren of de productiespoel exact overeenkomt met de ASTM-specificaties (zoals ASTM B209 voor aluminiumlegeringen) die gebruikt werden tijdens het prototypen. Een kleine afwijking in vloeigrens tussen de prototype plaat en de productie rol zal de terugvering drastisch veranderen, waardoor alle hard gereedschap geometrie buiten tolerantie komt te liggen.
Vertragingen bij het verschepen doen de snelheid van snelle productie vaak teniet. Door gebruik te maken van DDP-scheepvaart brengt DakingsRapid gevalideerde prototypes van op maat gemaakt plaatstaal rechtstreeks naar de technische faciliteiten in de VS, waardoor de standaard douaneprocedures, die doorgaans weken toevoegen aan een productontwikkelingscyclus, worden omzeild.
Eindoordeel Engineering & Sourcing
Zachte matrijzen verlagen de initiële kapitaaluitgaven voor kleine series en omzeilen de lange doorlooptijden en hoge kosten van geharde progressieve matrijzen.
Het valideren van ASTM-materiaalspecificaties via MTR's (Mill Test Reports) tijdens het prototypen voorkomt onvoorspelbare terugveringen bij het opschalen naar grote volumes coilvoorraad.
Door CNC-frezen na het buigen te specificeren voor kritieke nulpuntuitlijningen worden de hoge uitvalpercentages geëlimineerd die gepaard gaan met het najagen van toleranties voor luchtbuigingen met meerdere flenzen.
FAQ
Wat is de standaardtolerantie voor plaatbewerking op maat?
Meestal ±0,005 tot ±0,015 inch. Lasergesneden vlakke profielen houden het strakkere uiteinde gemakkelijk vast. Gevouwen afmetingen zijn losser omdat luchtbuigen afhankelijk is van de dikte van het materiaal en de breedte van de V-matrijs. Als je een strakkere controle nodig hebt, voeg dan een nabewerking toe.
Welke invloed heeft de korrelrichting van het materiaal op het buigproces?
Het dicteert het breukrisico. Plaatmateriaal wordt in de walserij gewalst, waardoor er een richtingstructuur ontstaat. Door parallel aan die lijn te vormen, wordt de buitenstraal vaak gespleten, vooral bij harde materialen zoals 6061-T6. Richt kritieke flenzen altijd loodrecht daarop.
Waarom kraakt mijn prototype van plaatstaal bij de bocht?
De binnenradius is te krap voor de legering. Dit gebeurt als je minder dan 1T opgeeft voor zachte kwaliteiten of minder dan 3T voor harde kwaliteiten. Buigen parallel aan de korrel of het overslaan van plaatselijk uitgloeien veroorzaakt ook structureel falen.
Wat zijn de belangrijkste kostenfactoren bij prototypes van plaatmetaal?
Installatietijd. Voor elke unieke buigradius moet de operator de stempel en matrijs op de afkantpers fysiek verwisselen. Standaardiseer uw binnenradii voor het hele onderdeel om omstellen te elimineren en de bewerkingssnelheid te verlagen.
Hoe bereken ik het juiste vlakke patroon voor mijn ontwerp?
Trek de buigaftrek af van de som van de buitenflenslengtes. Die aftrek is gebaseerd op de K-factor, die verschuift op basis van de vloeigrens van je materiaal, het profiel en de exacte breedte van de V-matrijs die de werkplaats gebruikt.
Kan de ware positie worden vastgehouden over meerdere gebogen flenzen?
Nee. Gestapelde toleranties bij luchtbuigen maken strakker vasthouden dan 0,02 mm over onafhankelijke vouwen bijna onmogelijk. De restspanning buigt het onderdeel in zijn vrije toestand. Om te voldoen aan de strikte ASME uitlijningen, moet je de vormen CNC frezen na het vormen.
