Los productos sanitarios suelen requerir componentes con un estricto control dimensional, un rendimiento constante, acabados superficiales controlados y una calidad de producción repetible. Mecanizado de precisión ofrece el control de fabricación necesario para cumplir estos requisitos, desde pequeños componentes médicos y carcasas hasta piezas mecanizadas complejas.
Si tienes un componente de un producto sanitario que requiere tolerancias estrictas, materiales específicos, geometría compleja o acabados superficiales controlados, Nuestro equipo de ingeniería puede revisar sus planos y ayudarle a determinar el método de mecanizado, el material y el proceso de producción más adecuados.
Por qué los dispositivos médicos requieren un mecanizado de precisión
Los componentes de los productos sanitarios suelen funcionar como parte de un sistema más amplio, en el que incluso pequeñas variaciones dimensionales pueden afectar a ajuste, movimiento, alineación, sellado o montaje. El mecanizado de precisión contribuye a mantener estos requisitos de forma constante en todas las piezas individuales y en todos los lotes de producción.
En el caso de los componentes médicos, la precisión no consiste simplemente en alcanzar la tolerancia más pequeña posible. El proceso de mecanizado también debe garantizar dimensiones repetibles, calidad de superficie controlada, producción estable y resultados de inspección fiables.
Esto resulta especialmente importante en el caso de componentes con elementos de acoplamiento, interfaces pequeñas, elementos móviles o geometrías complejas. Un proceso de mecanizado bien controlado puede reducir la variación dimensional y contribuir a garantizar que cada componente funcione según lo previsto.
Requisitos de precisión para componentes médicos
El nivel de precisión requerido depende de la función del componente, su material, su geometría y cómo se acopla con otras piezas. Hay cuatro factores que revisten especial importancia en el mecanizado de precisión para el sector médico.
Precisión dimensional
Las dimensiones críticas deben mantenerse dentro de las tolerancias especificadas en el plano técnico. Esto puede incluir diámetros, longitudes, ubicación de los orificios, espesores de pared y elementos de acoplamiento.
Por lo tanto, la estrategia de mecanizado debería seleccionarse en función de los requisitos funcionales reales, en lugar de aplicar tolerancias innecesariamente estrictas a cada elemento.
Repetibilidad
Los componentes médicos suelen tener que fabricarse de forma homogénea, tanto en prototipos como en lotes pequeños y series de producción más grandes. La repetibilidad garantiza que las dimensiones y las características críticas se mantengan constantes de una pieza a otra.
Las condiciones estables de la máquina, las herramientas, la sujeción de piezas, los parámetros del proceso y los procedimientos de inspección contribuyen a mantener esta uniformidad.
Acabado superficial
El acabado de la superficie puede afectar a fricción, desgaste, limpieza, estanqueidad, montaje y rendimiento funcional de un componente médico. El acabado requerido depende de la aplicación de la pieza y de las condiciones de contacto.
Por lo tanto, los parámetros de mecanizado, las herramientas, la selección de materiales y los procesos de acabado secundarios deben tenerse en cuenta de forma conjunta cuando se requiera un acabado superficial controlado.
Geometrías complejas
Los componentes médicos pueden incluir detalles pequeños, paredes finas, cavidades profundas, contornos complejos y orificios muy próximos entre sí. Estas geometrías pueden aumentar la dificultad de mantener la precisión dimensional durante el mecanizado.
El mecanizado CNC multieje, una sujeción adecuada de la pieza, herramientas especializadas y secuencias de mecanizado cuidadosamente planificadas pueden ayudar a producir formas complejas, al tiempo que se minimizan las configuraciones innecesarias y la variación dimensional.
Materiales para el mecanizado de precisión en el ámbito médico
La selección del material influye en la maquinabilidad, la estabilidad dimensional, la calidad de la superficie y el rendimiento a largo plazo de un componente médico. La elección adecuada depende de la función del componente, las propiedades requeridas, las condiciones de esterilización y las especificaciones aplicables.
Acero inoxidable
El acero inoxidable se utiliza ampliamente en componentes médicos que requieren resistencia a la corrosión, solidez y buena estabilidad dimensional. Entre los tipos más comunes se encuentran: Acero inoxidable 316L y 17-4 PH, dependiendo de la aplicación. El mecanizado de precisión permite fabricar carcasas, accesorios, componentes estructurales y otras piezas con dimensiones y acabados superficiales controlados.
Titanio
El titanio combina una gran resistencia, un peso reducido y una excelente resistencia a la corrosión, lo que lo hace adecuado para determinados componentes de dispositivos médicos. Ti-6Al-4V Se suele mecanizar para aplicaciones en las que son importantes la relación resistencia-peso y la durabilidad del material. El titanio requiere condiciones de corte y herramientas controladas, ya que el calor excesivo puede afectar a la vida útil de la herramienta y a la calidad de la superficie.
Plásticos técnicos
Plásticos técnicos como PEEK, POM y nailon Se utilizan cuando un componente requiere un peso reducido, resistencia química, baja fricción o aislamiento eléctrico. En comparación con los metales, los plásticos pueden ser más sensibles al calor y a las tensiones derivadas del mecanizado, por lo que es necesario controlar cuidadosamente los parámetros de corte y la sujeción de la pieza para mantener la precisión dimensional.
Procesos CNC para componentes médicos
Los distintos componentes médicos requieren estrategias de mecanizado diferentes en función de su geometría, los requisitos de tolerancia, el material y el volumen de producción. Cuando una sola operación no permite producir de forma eficiente todas las características necesarias, puede recurrirse a una combinación de procesos CNC.
Fresado de precisión
El fresado CNC de precisión es adecuado para componentes médicos con cavidades, ranuras, orificios, contornos y características 3D complejas. El fresado multieje permite reducir el número de configuraciones, al tiempo que se mantiene la precisión posicional entre las características críticas.
Torneado de precisión
Torneado CNC Se utiliza habitualmente para componentes médicos cilíndricos, como ejes, pasadores, manguitos, casquillos y accesorios de precisión. El torneado permite obtener diámetros, roscas, ranuras y otras características rotacionales controladas, con dimensiones uniformes de una pieza a otra.

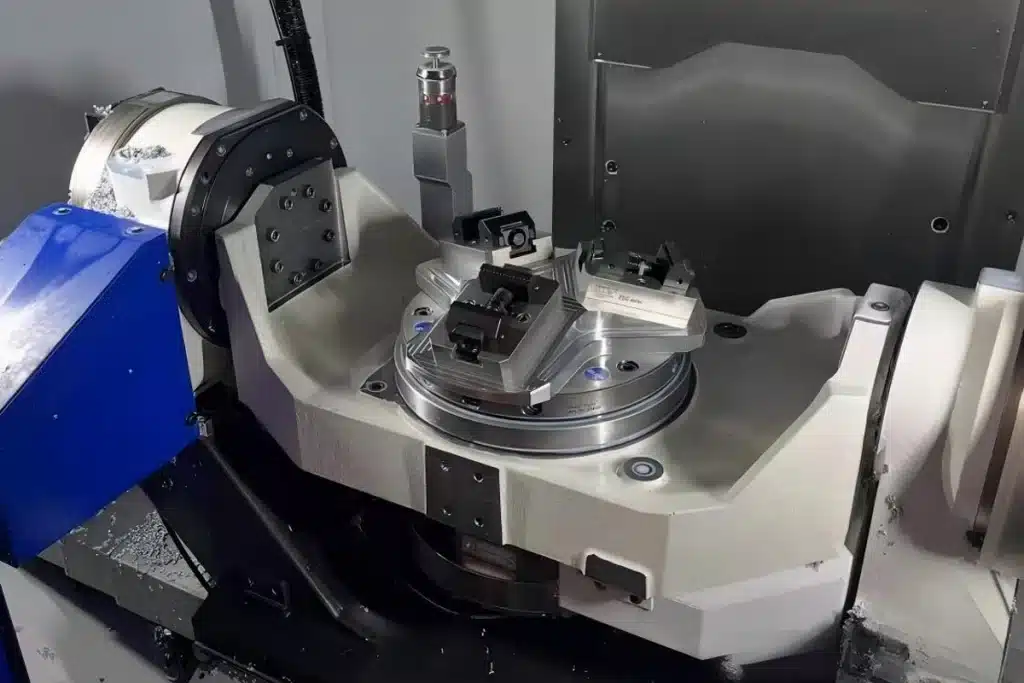

Mecanizado en 5 ejes
Mecanizado CNC de 5 ejes Resulta útil para componentes médicos con contornos complejos, superficies anguladas, detalles profundos u orientaciones múltiples. El mecanizado multieje simultáneo o indexado puede reducir las configuraciones y mejorar el acceso a los detalles de difícil acceso, al tiempo que ayuda a mantener la relación entre las superficies críticas.
Esmerilado y acabado
Rectificado y acabado secundario Se puede utilizar cuando se requiere un control dimensional más estricto o unas características superficiales específicas. El acabado puede incluir el desbarbado, el pulido u otros tratamientos seleccionados en función de los requisitos funcionales y superficiales del componente. En el caso de las piezas médicas, el acabado debe controlarse junto con la inspección para garantizar que el componente final cumpla los requisitos del plano.
Cómo mejora el mecanizado de precisión la calidad de los dispositivos médicos
El mecanizado de precisión garantiza la calidad de los dispositivos médicos al controlar las dimensiones, las interfaces y la uniformidad de cada uno de los componentes a lo largo de todo el proceso de producción.
· Dimensiones uniformes
Las dimensiones críticas se fabrican dentro de las tolerancias especificadas, lo que contribuye a que los componentes mantengan el ajuste y el funcionamiento requeridos.
· Interfaces fiables
Los orificios, roscas, superficies de acoplamiento y elementos de contacto controlados contribuyen a garantizar un montaje fiable entre los componentes mecanizados y otras piezas del dispositivo.
· Producción repetible
Los procesos de mecanizado estables contribuyen a mantener unas dimensiones y una calidad de las características constantes, desde las piezas prototipo hasta la producción en serie.
· Inspección y documentación
Los resultados de las inspecciones y los registros de producción demuestran que las características críticas cumplen los requisitos de los planos y del proyecto.
Control de calidad en el mecanizado médico
El mecanizado médico requiere algo más que la simple fabricación de piezas según un plano. El control de calidad debe abarcar el proceso de fabricación, los resultados de las inspecciones, la información sobre los materiales y los registros de producción.
Inspección
La inspección verifica las dimensiones críticas, las características geométricas, los requisitos de superficie y otras especificaciones del plano. Dependiendo del componente, la inspección puede incluir Medición con máquina de coordenadas (CMM), inspección dimensional, inspección de superficies y comprobaciones funcionales.
Trazabilidad
Trazabilidad de los materiales y la producción ayuda a vincular los componentes terminados con la información pertinente sobre los materiales, los registros de producción y los resultados de las inspecciones. Esto resulta especialmente importante cuando se exigen calidades específicas de los materiales o documentación concreta.
Documentación
La documentación de calidad puede incluir certificados de materiales, informes de inspección, registros dimensionales y otra documentación de producción que exige el proyecto. Unos registros claros facilitan la verificación de que los componentes cumplen los requisitos establecidos.
ISO 13485
La norma ISO 13485 establece un marco de gestión de la calidad específico para las organizaciones dedicadas a los productos sanitarios. Para los proveedores de mecanizado médico, un sistema de calidad basado en la norma ISO 13485 garantiza procesos controlados, procedimientos documentados, trazabilidad y una gestión de la calidad coherente a lo largo de todo el proceso de producción.
Mecanizado de precisión para el sector médico, desde el prototipo hasta la producción
Los componentes médicos suelen pasar por varias fases de producción a medida que se desarrolla un dispositivo, desde desde la validación de prototipos hasta la producción en lotes pequeños y la fabricación a mayor escala. Un socio de mecanizado debe ser capaz de mantener unos requisitos constantes a medida que aumenta la producción, en lugar de tratar cada etapa como un proceso independiente.
En la fase de prototipo, los equipos de ingeniería pueden revisar los planos, los materiales, las tolerancias y las características críticas para identificar con antelación posibles problemas de fabricación. Una vez validado el diseño, los procesos de mecanizado y los procedimientos de inspección estables pueden trasladarse a la producción en serie para mantener una calidad constante de las piezas.
En el caso de los programas de componentes médicos de mayor volumen, capacidad de producción, estabilidad del proceso, trazabilidad de los materiales y capacidad de inspección cobran cada vez más importancia. Un socio fabricante con experiencia puede ayudar a gestionar estos requisitos al tiempo que se amplía la producción sin introducir cambios innecesarios en las especificaciones aprobadas de las piezas.
Con una amplia experiencia en la fabricación por lotes, Dakings ofrece apoyo a proyectos de componentes médicos, desde cantidades de prototipo hasta la producción en serie y de mayor volumen. Si dispone de planos de dispositivos médicos o está evaluando un nuevo componente, Envíanos tus requisitos y deja que nuestro equipo de ingeniería analice el proyecto contigo.
